Arduino控制8×8点阵显示
8×8点阵简介：
- 型号：1088AS
- 引脚：16
- 类型：(行)共阴极

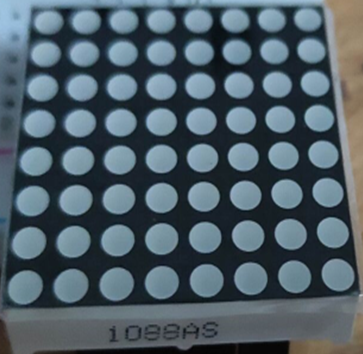

- 实物图
如图所示为正面，印有1088AS字样为点阵的正前面

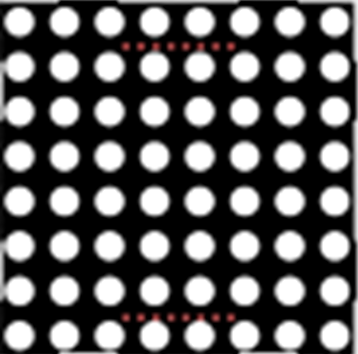

- 示意图

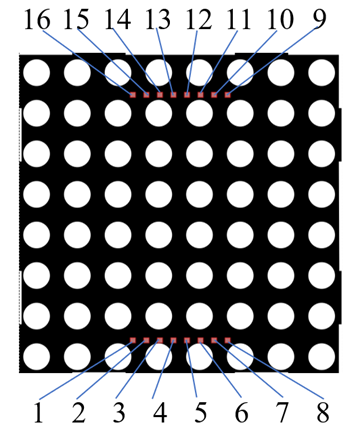

- 点阵引脚定义
如图所示，由实物图确定正前面之后，正前面的8个引脚从左至右依次为引脚1~8，后排引脚则顺序相反依次为16~9。

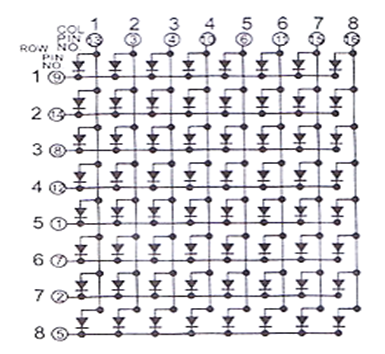

- 原理图

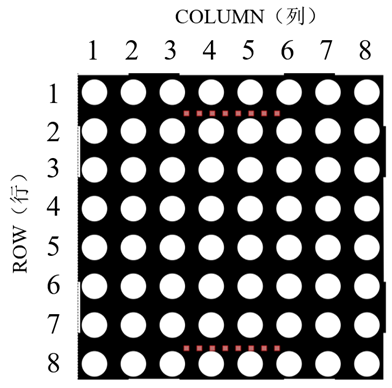

- 行列编号

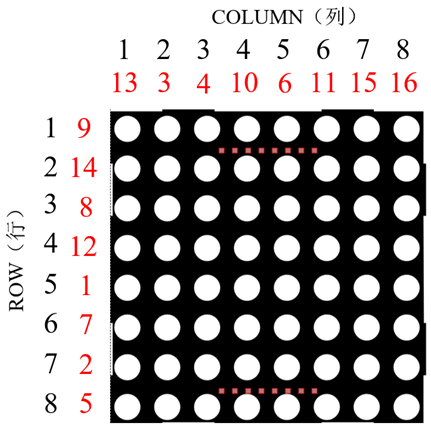

- 行列-引脚编号对应关系
红色数字为引脚编号，黑色数字为行列编号。如图中所示，点阵引脚13对应的行列编号为COLUMN(列)1，点阵引脚14对应的行列编号为ROW(列)2。
由原理图可知，要想点亮某点，只需在该点所在ROW(行)通低电平(LOW)，在该点所在COLUMN(列)通高电平(HIGH)；要想熄灭某点，只需在该点所在ROW(行)和 COLUMN(列)均通低电平(LOW)或高电平(HIGH)等即可。
例如点亮第2行第3列所在的点，需要在第ROW(行)2通低电平(LOW)，在COLUMN(列)3通高电平(HIGH)即可，也即为引脚14通低电平(LOW)，为引脚4通高电平(HIGH)即可。

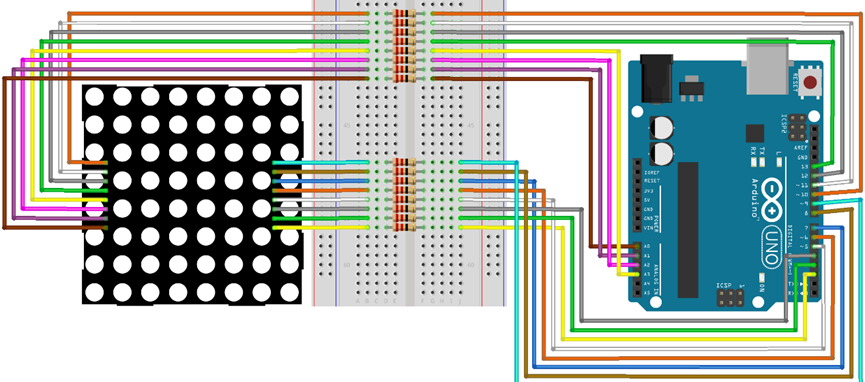

连接线路图
使用引脚数量为16个，所以需要占用开发板16个引脚。考虑到使用的开发板只有14个数字引脚，6个模拟引脚，所以这里将模拟引脚做数字引脚使用。使用的数字引脚为编号2~13，模拟引脚为A0~A3。
连接电路图时为避免线路缠绕，采用按顺序一次连接引脚的方式。点阵1~16引脚分别对应开发板的10，11，12，13，A3，A2，A1，A0，2，3，4，5，6，7，8，9。连接时考虑到保护点阵，在各个引脚进线处增加了电阻。
编写控制程序

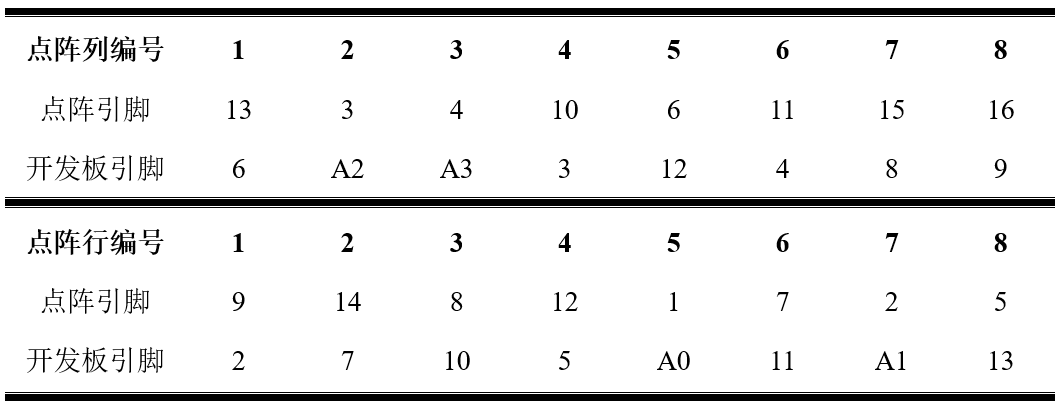

- 理清引脚-编号关系，列表查看如下：
因此定义控制点阵列引脚数组：
//Col : 13,3,4,10,6,11,15,16(点阵引脚)
int colPin[]= {6,A2,A3,3,12,4,8,9}; //pin
C++定义控制点阵行引脚数组：
//Row : 9,14,8,12,1,7,2,5(点阵引脚)
int rowPin[]= {2,7,10,5,A0,11,A1,13}; //pin
C++编写程序如下：
在setup()中:
- 启动串口通讯：
Serial.begin(9600);
C++- 设置所有引脚为输出模式：
for(int i=0;i<8;i++){
pinMode(colPin[i],OUTPUT);//设置输出
pinMode(rowPin[i],OUTPUT);//设置输出
}
C++- 调用reset()实现点阵显示清空，reset()定义如下：
void reset(){
for(int i=0;i<8;i++){
digitalWrite(colPin[i],LOW);
digitalWrite(rowPin[i],HIGH);
}
}
C++此外，需要定义一些函数：
- 定义显示函数showChar()，用于使点阵显示相应字符：
void showChar(int data[8][8]){
for(int i=0;i<100;i++){
for(int row=0;row<8;row++){
digitalWrite(rowPin[row],LOW);
for(int col=0;col<8;col++){
digitalWrite(colPin[col],data[row][col]);
}
delay(1);
reset();
}
}
delay(1000);
}
C++所需传入参数为8×8的二维整型数组data；最外层i-for循环100次用于延长单次显示时间，大约持续零点几秒，否则显示时间过短，效果不好；row-for循环中，每次循环首先将该行控制的点阵行通低电平：digitalWrite(rowPin[row],LOW);然后再col-for循环遍历每列，将该列控制的点阵列通data数组相应的电平值：digitalWrite(colPin[col],data[row][col]);
调用示例如下：
//显示数字‘0’
int data[8][8]={
0,0,0,1,1,0,0,0,
0,0,1,0,0,1,0,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,0,1,0,0,1,0,0,
0,0,0,1,1,0,0,0
};
showChar(data);
C++示例：编写程序依次显示数字0，1，2，3，4，5，6，7，8，9和爱心，间隔1s：
//Col : 13,3,4,10,6,11,15,16(点阵引脚)
int colPin[]= {6,A2,A3,3,12,4,8,9}; //pin
//Row : 9,14,8,12,1,7,2,5(点阵引脚)
int rowPin[]= {2,7,10,5,A0,11,A1,13}; //pin
void setup() {
Serial.begin(9600); //启动串口通讯
for(int i=0;i<8;i++){
pinMode(colPin[i],OUTPUT);//设置输出
pinMode(rowPin[i],OUTPUT);//设置输出
}
reset();
}
void reset(){
for(int i=0;i<8;i++){
digitalWrite(colPin[i],LOW);
digitalWrite(rowPin[i],HIGH);
}
}
void showNum(int num){
switch(num){
case 0 :{
int data[8][8]=
{
0,0,0,1,1,0,0,0,
0,0,1,0,0,1,0,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,0,1,0,0,1,0,0,
0,0,0,1,1,0,0,0
};
showChar(data);
break;
}
case 1 :{
int data[8][8]=
{
0,0,0,1,1,0,0,0,
0,0,1,0,1,0,0,0,
0,0,0,0,1,0,0,0,
0,0,0,0,1,0,0,0,
0,0,0,0,1,0,0,0,
0,0,0,0,1,0,0,0,
0,0,0,0,1,0,0,0,
0,1,1,1,1,1,1,0
};
showChar(data);
break;
}
case 2 :{
int data[8][8]=
{
0,0,1,1,1,0,0,0,
0,1,0,0,0,1,0,0,
0,1,0,0,0,0,1,0,
0,0,0,0,0,0,1,0,
0,0,0,0,0,1,0,0,
0,0,0,0,1,0,0,0,
0,0,1,1,0,0,0,0,
0,1,1,1,1,1,1,0
};
showChar(data);
break;
}
case 3 :{
int data[8][8]=
{
0,0,1,1,1,1,0,0,
0,1,0,0,0,0,1,0,
0,0,0,0,0,0,1,0,
0,0,0,0,0,1,0,0,
0,0,1,1,1,0,0,0,
0,0,0,0,0,1,0,0,
0,1,0,0,0,0,1,0,
0,0,1,1,1,1,0,0
};
showChar(data);
break;
}
case 4 :{
int data[8][8]=
{
0,0,0,0,1,0,0,0,
0,0,0,1,1,0,0,0,
0,0,1,0,1,0,0,0,
0,1,0,0,1,0,0,0,
1,1,1,1,1,1,1,1,
0,0,0,0,1,0,0,0,
0,0,0,0,1,0,0,0,
0,0,0,0,1,0,0,0
};
showChar(data);
break;
}
case 5 :{
int data[8][8]=
{
0,1,1,1,1,1,1,0,
0,1,0,0,0,0,0,0,
0,1,0,0,0,0,0,0,
0,1,1,1,1,1,0,0,
0,0,0,0,0,0,1,0,
0,0,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,0,1,1,1,1,0,0
};
showChar(data);
break;
}
case 6 :{
int data[8][8]=
{
0,0,1,1,1,1,0,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,0,0,
0,1,0,1,1,1,0,0,
0,1,1,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,0,1,1,1,1,0,0
};
showChar(data);
break;
}
case 7 :{
int data[8][8]=
{
0,0,1,1,1,1,0,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,0,0,0,0,0,1,0,
0,0,0,0,0,0,1,0,
0,0,0,0,0,1,0,0,
0,0,0,0,1,0,0,0,
0,0,0,1,0,0,0,0
};
showChar(data);
break;
}
case 8 :{
int data[8][8]=
{
0,0,0,1,1,0,0,0,
0,0,1,0,0,1,0,0,
0,1,0,0,0,0,1,0,
0,0,1,0,0,1,0,0,
0,0,0,1,1,0,0,0,
0,0,1,0,0,1,0,0,
0,1,0,0,0,0,1,0,
0,0,1,1,1,1,0,0
};
showChar(data);
break;
}
case 9 :{
int data[8][8]=
{
0,0,1,1,1,1,0,0,
0,1,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,1,1,1,1,1,1,0,
0,0,0,0,0,0,1,0,
0,0,0,0,0,0,1,0,
0,1,0,0,0,0,1,0,
0,0,1,1,1,1,0,0
};
showChar(data);
break;
}
}
}
void showChar(int data[8][8]){
for(int i=0;i<100;i++){
for(int row=0;row<8;row++){
digitalWrite(rowPin[row],LOW);
for(int col=0;col<8;col++){
digitalWrite(colPin[col],data[row][col]);
// Serial.print(data[col][row]);
}
delay(1);
reset();
}
}
delay(1000);
}
void loop() {
showNum(0);
showNum(1);
showNum(2);
showNum(3);
showNum(4);
showNum(5);
showNum(6);
showNum(7);
showNum(8);
showNum(9);
int data[8][8]=
{
0,0,0,0,0,0,0,0,
0,1,1,1,0,1,1,0,
1,0,0,0,1,0,0,1,
1,0,0,0,0,0,0,1,
1,0,0,0,0,0,0,1,
0,1,0,0,0,0,1,0,
0,0,1,0,0,1,0,0,
0,0,0,1,1,0,0,0
};
showChar(data);
}
C++
